会员风采｜河南四达柔性石墨接地装置5年运行回访验证

1、验证背景｜运行满5年，复核复杂岩土环境服役状态

河南省电器工业协会理事单位——河南四达电力设备股份有限公司智能接地研究院场景验证部技术团队，选取河南安阳500kV阳东Ⅰ线典型应用点开展现场回访核验。该点位的柔性石墨接地装置自2021年安装以来，已连续安全运行5年。

现场地处黄河分支干枯水道，以黄黏土为主，土壤腐蚀性较强、碱性较高，土层中夹杂石块、孤石；区域降雨集中，土体长期经历干湿胀缩，同时受到盐离子腐蚀和地表扰动等因素影响。这样的长期埋地环境，能够较直接地反映接地装置在复杂岩土条件下的耐腐蚀状态和接地性能稳定性。

2、现场实施｜开挖检查与四腿接地电阻复测同步进行

2026年9月10日至11日，技术团队对运行满5年的柔性石墨接地装置应用杆塔开展现场核验。

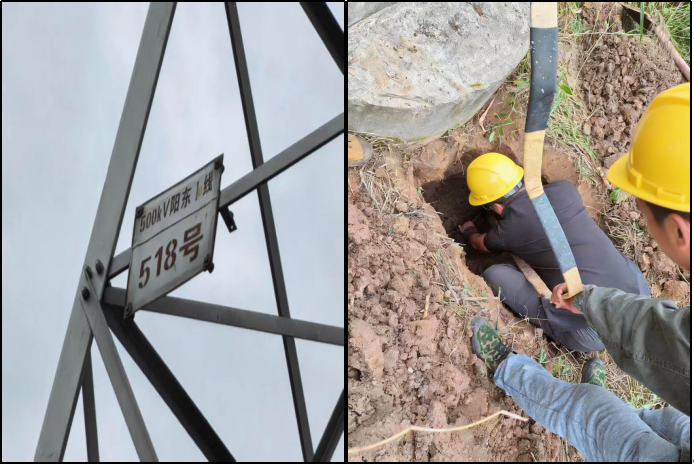

现场对A、B、C、D四个塔腿逐一进行接地电阻测试，获取长期运行后的实测数据；随后选取B腿局部开挖，直接查看柔性石墨接地带的连续性、表面状态，以及是否存在腐蚀、降解、断裂等情况。检查同时覆盖接地引下线与石墨接地带连接部位的紧固状态、周边土壤接触情况，并对各塔腿接地引下线的防护状态进行巡检，从本体、连接和电气性能三个方面复核装置的长期运行状态。

3、 验证结果｜埋地本体完整，工频接地电阻保持稳定

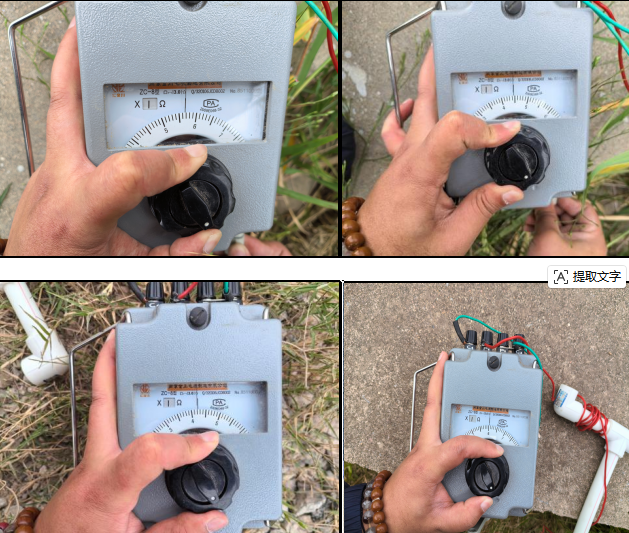

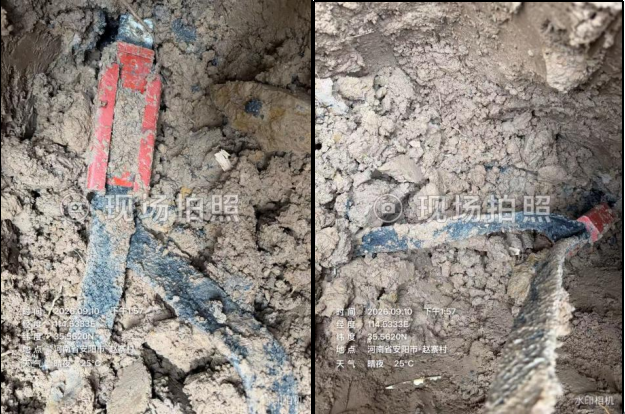

开挖后可以看到，长期埋地运行的柔性石墨接地带整体连续、表面无明显破损，未发现明显腐蚀、降解和断裂现象。500kV阳东Ⅰ线518号杆塔A、B、C、D四个塔腿接地电阻实测分别为5.7Ω、4.5Ω、4.2Ω和6.0Ω，整体接地网运行状态稳定。

开挖实物状态与工频接地电阻复测结果相互印证：在本次核验工况下，该装置埋地运行5年以上后，耐腐蚀性能和降阻稳定性仍保持良好。

4、应用价值｜用现场实测数据支撑长期性能评价

此次回访获得了柔性石墨接地装置在豫北山前岗地、岩土混合土层环境中长期服役后的本体状态和工频接地电阻实测数据。这些现场数据能够反映坡面冲刷、土壤干湿胀缩及腐蚀环境共同作用下接地装置的实际运行状态，可为山前岗地同类塔位接地体敷设方案优化、新型接地材料长期性能评价和接地技术研究提供直接依据。

后续可结合不同土壤、气候和运行环境下的现场核验结果开展对比分析，持续积累接地装置长期运行数据，进一步完善对材料耐久性和装置长期性能的认识，为接地技术优化与工程应用提供支撑。
